Samstag, 26. Juli 2014

Cockpit-Lüftung Teil I

Als kleine Schlechtwetterarbeit habe ich heute zwei Lüfter für die Frischluftzufuhr im Cockpit gebastelt. Aus Baumaterialien dienen MDF-Platten, ein Kippschalter zum Ein- und Ausschalten des 12-Volt PC-Lüfters sowie Kleinmaterial und etwas RAL 7011 Farbe.

Die Lüfterheinheit von unten im Rohbau; noch nicht viel zu erkennen..


Und nun montiert von oben...
Hier die fertige Einheit, bereit zum Einbau: Hier die obere Lüftungseinheit mit dem geöffneten Luftfenster. Dieses kann stufenlos nach links bis zum Anschlag geschoben und wieder geschlossen werden. Rechts der Kippschalter zum Ein- und Ausschalten des Lüfters. Darunter der 12-Volt PC-Lüfter. Die beiden Einheiten werden wie im richtigen Cockpit im hinteren Teil je über dem PIC und FO an der Decke montiert. Von ausser wird dann frische Luft angesogen und durch das Cockpitdach in die Lüftungseinheit geblasen.
Später zapfe ich am mobilen Kühlgerät im SIM-Raum mit je einem biegsamen 'Staubsaugerschlauch' kalte Luft ab und führe diese dann von oben an die beiden Ansaugbereiche der Lüfter...
Der Sommer kann kommen... Teil II mit dem Einbau in der Cockpitdecke folgt...
Ich wünsche allen sonnige Tage - Beste Grüsse aus Zürich - Thomas

Sonntag, 13. April 2014

Keybord Halterung

Wer kennt das nicht in seinem HC: Alle Hände haben was zu tun... Ablagefläche im HC ist Mangelware. Alles hat seinen Platz und ist geordnet, damit ein sicherer Flugbetrieb gewährleistet werden kann. Und dann noch mein altes und geliebtes G15 Logitech-Keyboard, auf welches ich halt doch nicht ganz verzichten kann. Dieses hatte ich dann halt zuweilen auf meine Schoss genommen. Von dort aus ist es nicht selten weggerutscht und mit lautem Geschäpper irgendwo auf dem Cockpitboden aufgeschlagen.

Nun habe ich aus Holz eine mobile Keyboard-Befestigungsvorrichtung für an den linken Fensterrahmen konstruiert, welche ich mit einem Handgriff montieren und entfernen kann:
Oben die grau gestrichene Auflagefläche mit den beiden nach oben abstehenden Arretierungsflächen. Unten aus Rohholz die Klemmkonstruktion, welche auf den linken 'Fenstersims' passt.
Die aufgesetzte Ablagefläche auf dem linken 'Fenstersims'. Durch die Konstruktion hält die Unterlage rutschfest und ist in 2 Sekunden 'montiert'.  Ohne Schrauben und dergleichen!
Hier auf dem Bild das aufgesetzte G15 Keyboard. Die beiden Aussparungen links und rechts oben auf dem Keyboard passen genau in die beiden grauen Arretierungsflächen. Das Board sitzt so fest auf der Unterlage. Das Board lässt sich nun auch ganz leicht nach oben wegnehmen, falls es zwischendurch wieder einmal auf meine Schoss will...


Sonntag, 6. April 2014

Backlight After OHP

In diesem Bericht wird die Fertigung und Installation der Hintergrundbeleuchtung (Backlight) für das After OHP von COCKPITSONIC erklärt:

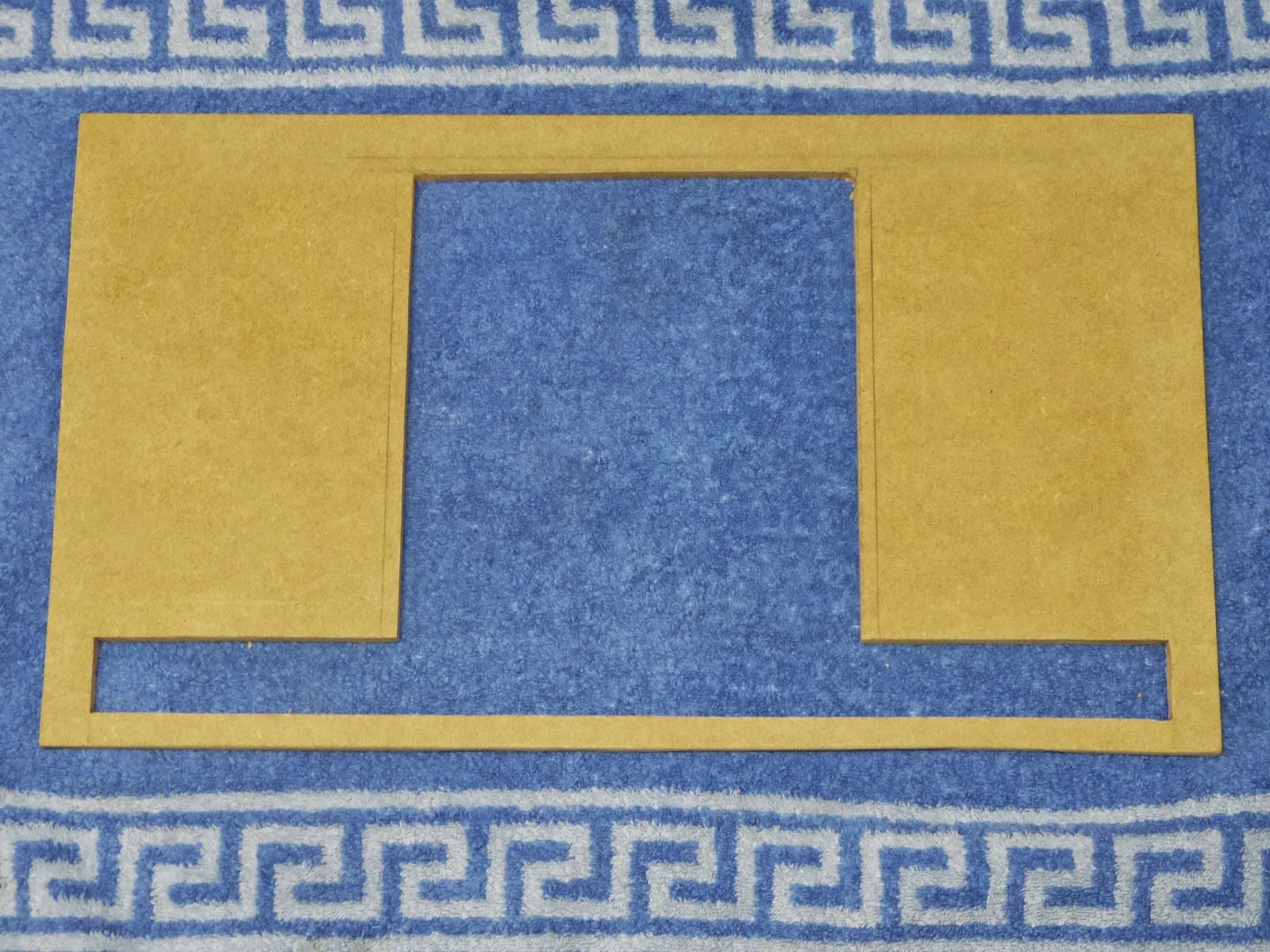

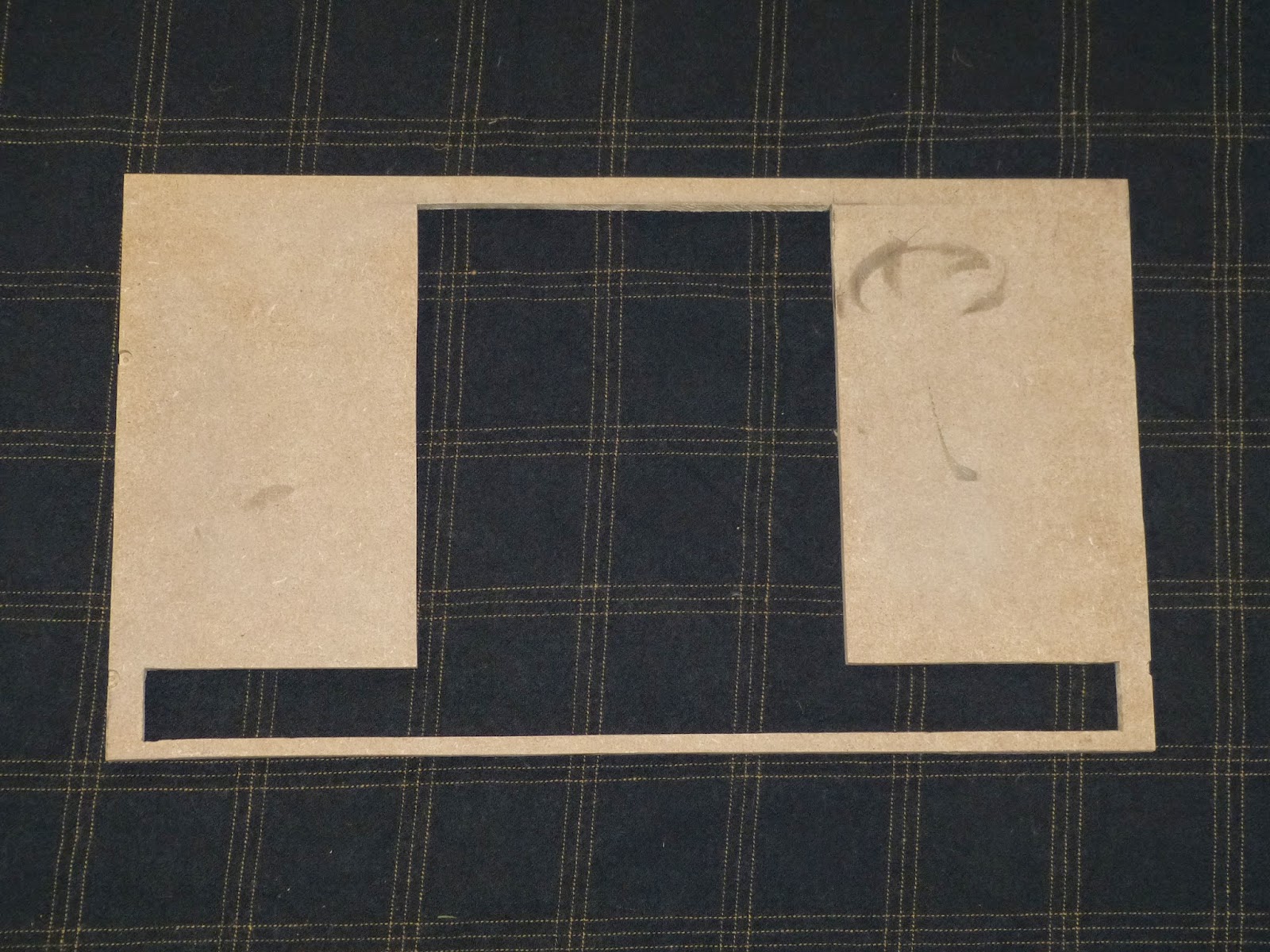

Für die Hintergrundbeleuchtung habe ich einen 'Deckel' aus 3mm MDF in den Massen 65,8x 33,5x10mm gefertigt und mit Dachlatten an den Innenkanten verstärkt. Darin wurden insgesamt 3 Stränge 12-Volt FLEX-LED eingeklebt und miteinander verbunden. An der rechten unteren Ecke im Bild führt die 12-Volt Stromversorgung aus der Verschalung. Diese wird dann später an der dimmbaren internen Stromversorgung am OHP angeschlossen.

Jetzt macht sich die nach hinten verschiebbare 2. Hälfte der Cockpit-Shell erstmals bezahlbar!
Damit auf dem 'Cockpitdach' gearbeitet werden kann, habe ich die hinter Shell-Hälfte nach hinten gefahren. Diese läuft auf Schienen uns lässt sich ohne Mühe nach hinten ziehen. Dadurch entsteht eine Lücke im Cockpitdach von total max. 80cm Breite. Genug, im in aufrechter Position zwischen den beiden Shell-Hälften arbeiten zu können. Ohne diese 'Servicelücke' könnte ich keine Arbeiten von oben auf dem Shelldach ausführen. Auf dem Bild der Blick von unten durch die Servicelücke an die Decke des 'Hangars'.

Von der Dimmerplatine im OHP wurde der Ausgang abgegriffen und mit einer separaten Stromleitung zum After OHP geführt. Hinten der geöffnete Deckel mit den LED. Rechts im Bild die zusammengefassten Kabel aller USB-Gauges sowie der 12 und 5Volt Zuleitungen. Von hier aus können auch künftig Reparaturarbeiten ausgeführt werden, ohne dass das OHP komplett ausgebaut werden muss.

Blick von oben rechts in die zweigeteilte Cockpit-Shell. Rechts das OHP, links das After OHP ohne Abdeckung. Vorne im Bild eine gleitende Auflagestrebe, welche mit dem hinten Teil der Shell fest verbunden ist. Darauf der montierte weisse Kabelschacht. Darin werden alle Kabel zum hinten Cockpitteil gelegt und somit ein 'Kabelsalat' beim Hin- und Herfahren der Shell verhindert.

Blick von unten auf die geschlossene Cockpitdecke. In der Mitte der ca. 6 cm breite Mittelstreifen als Abdeckung der beiden Shell-Hälften. Bei der Konstruktion ist von unten absolut nicht erkennbar, dass die beiden Hälften auseinander geschoben werden können. Der Mehraufwand für die zweiteilige 'moveable Cockpit-Shell' hat sich auf jeden Fall gelohnt! Mein einem Handgriff habe ich in wenigen Sekunden ein B737-800-NG Cabriolet... Der Sommer kann kommen...

Ich wünsche allen SIM-Fans einen sonnigen Start in den  Frühling.
Beste Grüsse aus Zürich - Thomas

Mittwoch, 19. März 2014

New Video

From Oslo (ENGM) to Iraklion (LGIR) / B737-800NG Homecockpit / Prepar3d V2/ 03.2014 / FullHD 20min


Watch in HD and fullscreen for best experience.
YouTube Link http://youtu.be/21QyvBf5iUo

Please "like" and share the Video on YouTube and other platforms.
If I see it`s getting popular I will make a new very detailed video soon.
Thank You

Freitag, 14. März 2014

Sonntag, 2. März 2014

Moveable Cockpitshell - After Overhead Section - PART III



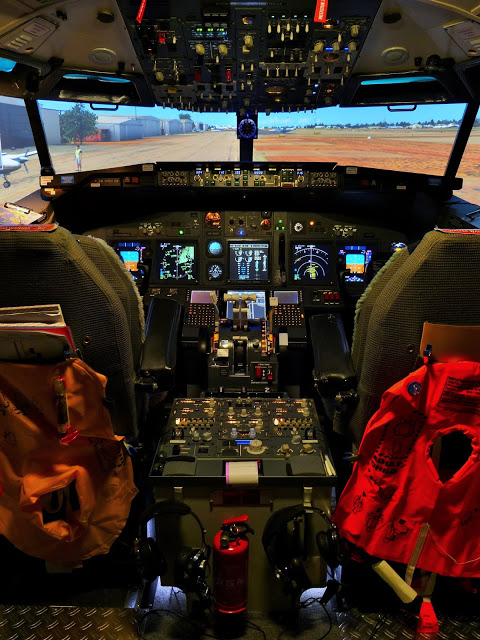

Die bald komplette Shell der abflugbereiten HB-SWISS266 in LSZH auf der RWY 28

_______

Nachdem das Cockpitdach 'dicht' ist, geht es so langsam an den Innenausbau sowie an die Fertigstellung des Cockpiteingangs.


Von zwei alten Stereolautsprechern habe ich die Abdeckung abgenommen und umgedreht. Damit diese später an der Cockpitwand montiert werden können, braucht es ein neue Vorrichtung. Dazu wurden an der Seite je drei kurze Holzleisten eingeleimt und mit Klemmen zum Trocknen fixiert.



Hinten an der seitlichen Rückwänden wurde je ein Lautsprecher mit einem Stück Dachlatte so platziert, dass die Öffnungen mit dem Schall genau in die ausgeschnittenen Flächen passen. Die Boxe hängt hier 'kopfüber' an der Shell-Konstruktion.

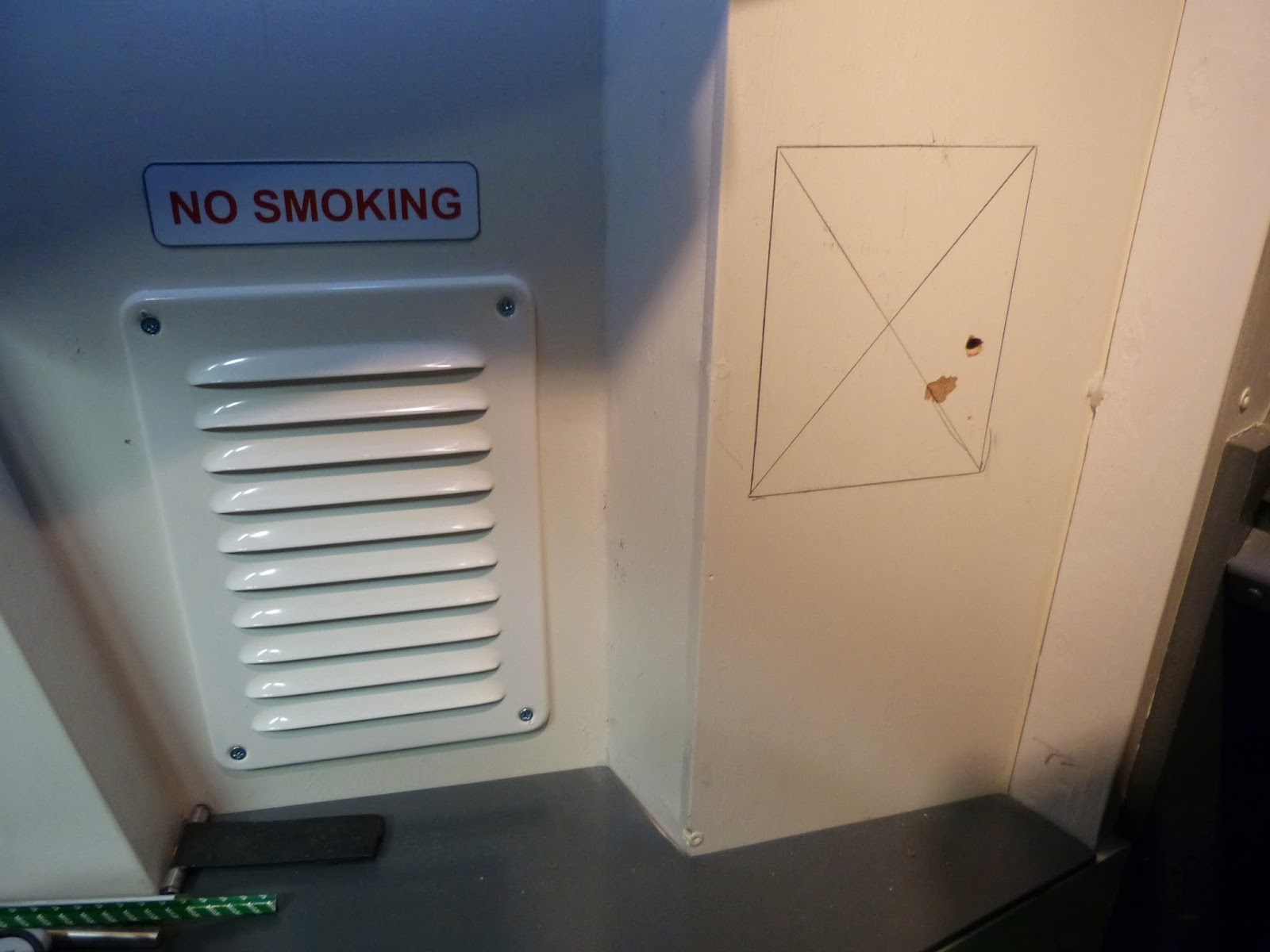

Auf dem Bild links die rechte hintere Cockpitseite mit der montieren Lautsprecherabdeckung. Diese wurde von hinten mit Holzschrauben in die angeleimten Holzleisten montiert. Neu auch die weisse Rückwand aus 8mm Spanplatte mit weissem Kunststoffüberzug.

Auf dem Bild rechts der Blick auf die linke Cockpitseite.





Blick von hinten in die rechte Cockpitseite. Gut zu sehen die weisse Cockpitumrahmung. Diese wurde mit Absicht so weit offen gelassen, damit von hinten ein freier Zugang offen bleibt. Im Original hat die B737-800NG eine relativ schmale Eingangstüre. Für einen SIM aber zu umständlich. Deshalb der relativ offene Abschluss.


Übersicht von hinten auf den Cockpitabschluss. Evtl. montiere ich später noch einen dunklen Vorhang zum Zuziehen. Mal sehen...

Als nächstes erstelle ich neue Panels mit Tasten zum Ein-/Ausschalten der diversen PC's. Das Panel wird dann am Dachhimmel über dem PIC montiert. Ebenso alle Regler für den Sound, Shaker, Dom-Licht etc.... Der Lötkolben ist schon warm....

Beste Grüsse aus Zürich - Thomas

Sonntag, 23. Februar 2014

Moveable Cockpitshell - After Overhead Section - PART II


So, endlich geht's weiter mit dem Bau der hinteren Cockpit-Shell...


Das Rohgerüst mit den beiden neue Rippenbogen steht. Gefertigt aus Doppeldachlatten, verleimt und verschraubt. Der selbsttragende Rundbogen musste stabil gebaut werden, da dieser das gesamte Gewicht der Dachinstallationen zu tragen hat. Zudem kann der gesamte neue Teil auf Schienen nach hinten geschoben werden, damit der Zugang von Oben auf die Shell für "Servicearbeiten" möglich wird.


Eine grosse Herausforderung war die Konstruktion der 'Verbindung' der beiden Shell-Hälften. Der neue hintere Teil musste nahtlos an den bestehenden 'angeflanscht' werden. Hier im Rohbau der neue Teil links. Rechts gestrichen der bestehende Teil.


Aufbau des hintersten Rippenbogens. In der Bildmitte ist die Verbindungsstelle der beiden Shell-Hälften gut zu erkennen. Und weite geht's...


Einpassung der Deckenplatten in der rechten Shell-Hälfte aus 5mm MDF roh. Die Platten werden später gestrichen, bzw. überzogen. Stabil genug, für den späteren Einbau von div. Schaltern und Panles. Hier war wieder viel Geduld angesagt. Nicht eine Ecke lag im Winkel. Aber das wird schon... Gut Ding will Weile haben...


Rechte Shell-Seite im Rohbau. In der weissen schrägen Platte rechts oben werden später die Lautsprecher eingebaut. Unten an der rechten Wand ist die schräge Vorrichtung für den Fensterlauf erkennbar.

Rechtes Bild die Übergangsstelle der beiden Shell-Hälften im Rohbau. Linkes Bild mit der Fensterschiene bei den An- und Einpassarbeiten.

Heute wird gestrichen , dann beginnen die Feinarbeiten an der Shell... Stay tuned....

Samstag, 18. Januar 2014

SWISS HB-W266 migrate to LM PREPAR3D V2



Samstag, 18. Januar 2014, 2011 Uhr: Take-off SWISS HB-W266 zum Jungfernflug mit P3D erfolgreich in der Luft!

Heute habe ich meinen neuen SIM-PC mit komplett neu aufgesetztem Betriebssystem und nunmehr mit P3D das Fliegen beigebracht. Die letzten Tage habe ich P3D V2 mit neuer Hardware ausgiebig auf die Anforderungen meiner vorhandenen SIM-Hardware getestet.Trotz noch einigen kleinen Kinderkrankheiten hat mich P3D von Anfang an voll überzeugt: Bessere Performance over all, smoothe Grafik mit mehr FPS, tolle Effects mit DX11 sowie ausbaufähig für die Zukunft. Nach etlichen Jahren unterwegs mit meinem treuen FSX fällt mir der Abschied gar nicht mehr so schwer, wie anfangs vermutet.

Für alle meine umfangreiche SIM-Hardware sind bereits P3D Treiber vorhanden. Bis auf AES haben alle Hersteller der von mir bisher unter FSX verwendeten Software einen P3D-Installer entwickelt (z.B. FSUIPC/WideFS, Project Magenta, AivlaSoft EFB, CP-Flight, Cockpitsonic. IVAP, MATROX, Fly Elise etc.).Die Installation und Konfiguration klappte entsprechend problemlos. P3D-zertifizierte Szenerien-Software und Tools gibt es ja bereits einige, bzw. sind in Entwicklung. Somit keinen Grund mehr für mich, FSX-Software in die P3D-Strukturen zu integrieren.
Entsprechend freue ich mich auf die Zukunft im virtuellen Himmel mit euch zusammen. Sobald vorhanden, werde ich einige Bilder sowie ein Übersichtsvideo vom Visual posten. Bis dahin habe ich aber noch meinen 'moveable Shell Part II' fertig zu stellen.



Neues SIM-B737-800NG Triebwerk unter P3D V2:

WIN7 64, Intel 3770K OC@4.5GHz mit WAKÜ, MSI Z77 Powerboard, ASUS 760 GTX 2GB, 16GB G.Skill TridentX DDR3-2400 RAM, 512GB SSD SAMSUNG



Montag, 13. Januar 2014

Moveable Cockpitshell - After Overhead Section - PART I


Wie angekündigt, habe ich endlich über die vergangenen Fest- und Feiertage 2013/14 den Bau des schon lange geplanten hinten Teil der Cockpit-Shell in Angriff genommen. Bis und mit dem Bereich des Overhead-Panels hatte ich die 'Cockpitdecke' ja schon fertig gestellt (Sektion Rot). Nun werde ich den hinteren Teil bis zur Höhe Türabschluss in weiteren zwei Teilen (Sektion Grün bzw. Blau) an den bestehenden Rahmen anbauen (Sektion Rot). Zuerst einen ersten Teil mit dem Einbau des After-Overhead-Panels von COCKPITSONIC (Sektion Grün), dann den zweiten Teil inkl. Abschlussbogen in der Querschnitt-Form des Flugzeugrumpfs der B737-800 (Sektion Blau).

Hier schematisch die verschiedenen Sektionen im Überblick:

ROT    = bestehende Shell, bis und mit Main OHP
GRÜN = nächste Sektion mit Einbau Aft OHP (hier in diesem Bericht)
BLAU = letzte Sektion mit Abschlussbogen hinten


Übersichtsplan von: www.markuspilot.com

Jeder der die realen Dimensionen eines 1:1 Fullscale Homecockpit kennt, weiss zu erahnen, wie schwer dann der Zugang für Servicearbeiten von oben auf das Dach der fertigen Shell wird. Direkt über der Shell hängen auch die beiden Beamer, welche ab und zu justiert und entstaubt werden müssen. Da ich weder über einen echten Hangar mit entsprechenden Hebebühnen, noch über Spiderman-Fähigkeiten verfüge, konstruiere ich als Problemlösung eine um ca. 60 cm nach hinten verschiebbare zweite Shell-Hälfte. Diese kann dann bei Bedarf auf Schienen nach hinten geschoben werden. Dadurch entsteht ein offener Einschnitt zwischen den Sektoren Rot und Grün. Platz genug für freies Arbeiten rund um- und über dem Cockpitdach...

Bild 1 unten:
Für das eigentlichen Gleitlager habe ich mich für stabile Teleskop-Schubladen-Auszugschienen aus dem Baumarkt entschieden. Diese dienen nur zur reibungslosen Führung. Die Last der ganzen Shell-Hälfte wird durch eine Führungsschiene aus Holz getragen.


Bild 2 unten:
Die Teleskop-Schubladen-Auszugschiene montiert mit passendem Gleitlager aus Hartholz. Dieses nimmt das Gewicht auf und gleiten auf der SIM-Plattform. Die Konstruktion wird danach um 180°umgedreht und mit der Bodenplatte verschraubt.


Bild 3 unten:
Hier auf dem Bild der rechte äussere Bereich der SIM-Plattform. Darauf am rechten Rand die Gleitvorrichtung mit der nunmehr nicht mehr sichtbaren eingebauten Teleskop-Schubladen-Auszugschiene. In der Mitte sichtbar ein vertikaler Träger aus Doppeldachlatte, verleimt und mittels Metallwinkel auf der Schiene moniert. Die weisse Seitenplatte bildet die rechte Wand der neuen Sektion Grün.



Bilder 4 und 5 unten:
Die neue Sektion Grün steht im Rohbau!

Auf dem Bild links: Blick vom PIC-Seat nach rechts: Gut zu erkennen die fertige Shell. Daran angesetzt ein neuer passgenauer Rahmen für den Aufbau der After OHP-Sektion im Rohbau.

Auf dem Bild rechts der nunmehr nach hinten (auf dem Bild nach rechts) verschobene neue Teil. Bis zur kompletten Fertigstellung habe ich oben noch jeweils zwei horizontale Gleitstützen anbringen müssen, damit die geöffnete Konstruktion nicht nach vor kippen kann.



Bild 6 unten:
Blick von oben auf das 'geöffnete' Cockpitdach: Gut zu erkennen der neue Teil der Aft OHP-Sektion im Rohbau, gefertigt aus Doppeldachlatte. Dazu mussten wieder alle Winkel der Streben in die entsprechende Gehrung gesägt, verleimt und mit langen Holzschrauben fest fixiert werden. Die neu freitragende Shell-Konstruktion muss massiv gebaut werden, damit sie schlussendlich das eingebaute Equipment, wie z.B. das Aft OHP sicher tragen kann.

Im Bild sind auch die beiden provisorischen horizontalen Stützen mit Lager aus je einer Dachlatte sichtbar. Diese stützen den neuen Teil (vorne) mit dem bestehenden und fixen Teil der Shell (hinten). Nach Fertigstellung der neuen Shell-Einheit baucht es die prov. Stützen nicht mehr. Zwischen dem alten und neuen Teil der so gewollte entstandene Serviceraum in einer Breite von max. 60cm.


Bild 7 unten:
Blick von hinten in das 'geschlossene' Cockpit mit der neuen Aft OHP-Sektion im Rohbau. Die freien Flächen werden anschliessend mit 3mm MDF verkleidet. Ebenso werden die Partien der Seitenfenster dem bestehenden Teil nahtlos angepasst.


Soweit mein erster Teil zur Fertigstellung meiner 'moveable Cockpitshell - After Overhead Section', Marke Eigenbau. Meine Vorstellungen konnte ich nach der Lösung einiger technischer Schwierigkeiten in die Praxis umsetzen. Die nächste und letzte Sektion (Blau) mit dem Abschlussbogen als 'Eingang' zum Cockpit wird mich nicht mehr allzu fordern. Da ist 'nur' leichte Schreiner-Fleissarbeit angesagt.

Sobald ich wieder ein Stück fertiggestellt habe, werde ich darüber berichten.

Also, always stay tuned...  Beste Grüsse aus Zürich - Thomas



Mittwoch, 4. Dezember 2013

HB-W266 goes Prepar3D - Erster Eindruck / Vorschau Weiterausbau


Natürlich habe auch ich mit Spannung die neueste Ausgabe von P3D V2 von Lockheed Martin erwartet. Im Vorfeld wurde in der Flusi-Szene ja heftig debattiert, was der 'Neue' nun kann oder ob LM hier einfach eine etwas gepimpte FSX-Kopie auf den SIM-Markt bringt. Also hab ich mir gleich am ersten Tag P3D V2 gekauft und auf einem total neuen PC* installiert. Dieser neue PC wird dann ab nächstem Jahr meinen Cockpit-SIM-Hauptrechner ablösen, da dieser mitlerweilen doch etwas in die Jahre gekommen ist und wohl schon geschätzt mind. eine Million Flugkilometer auf dem Buckel hat..

Meine ersten Eindrücke nach ausgiebigen Tests und Rundflügen mit P3D auf dem frisch aufgesetzten Rechner haben mich bereits überzeugt! Eine klar bessere Performence, tolle Grafikeffekte mit DX11, und ein insgesamt smootheres Bild fallen sofort auf. Die Installation sämtlicher FSX-Addons mit dem FSX-Migrationstool verliefen problemlos. Für mich also bereits jetzt schon klar, dass ich mein Homecockpit demnächst auf  P3D umrüsten werde. Meinen alten Rechner schicke ich zusammen mit meinem ehemaligen treuen Begleiter FSX definitiv in Flieger-Rente...

Vorschau Weiterausbau / Nächstes Projekt

Nach der bereits erfolgten Fertigstellung der Leinwand werde ich als nächste Ausbauetappe die Fertigstellung der kompletten Shell in Angriff nehmen. Damit ich für Wartungsarbeiten an die Overheadpanels bzw. an die Beamer über der Cockpitshell komme, plane ich eine rückfahrbare zweite Hälfte der hinteren Cockpitshell (inkl. neues Aft. OHP). Zu gegebener Zeit werde ich in meinem Blog über das Projekt in Etappen berichten. Also, bis später...

Beste Grüsse aus LSZH - Thomas


*Intel 3770K OC@4.5GHz mit WAKÜ, MSI Z77 Powerboard, ASUS 760 GTX, 16GB G.Skill TridentX DDR3-2400 RAM, 512GB SSD SAMSUNG

Screenshots Approach VHHX (Hongkong KAI TAK) mit SWISS HB-W266





Donnerstag, 7. November 2013

Jubiläum: Bereits 250'000 erfolgte Blog-Zugriffe


Geschätzte Leserinnen und Leser meines Blogs

Seit dem Start meines Blogs im Jahre 2009 erfolgten bereits über 250'000 Zugriffe auf meine Blogseiten, was mich natürlich sehr freut! An dieser Stelle bedanke ich mich bei allen Lesenden um die rege Anteilnahme und für das Interesse an meinem Projekt. Im Verlaufe der letzten Jahren ergaben sich daraus für mich viele tolle Bekanntschaften aus der SIM-Szene aus der ganzen Welt.

Praktisch täglich erhalte ich Anfragen für technische Auskünfte aller Art rund um meinen SIM. Bitte haben Sie Verständnis, dass ich Ihre Anliegen manchmal nicht bis ins Detail beantworten kann. Dazu fehlt mir einfach die Zeit. Viel Antworten darauf lassen sich bequem im Blog-Archiv selber finden. Also einfach ganz hinten beim Anfang im Jahr 2009 beginnen. Ab dann folgen alle wichtigen Bauphasen mit entsprechender Beschreibung und Fotos.

Herzlichen Dank und weiterhin viel Spass und Ideen mit meinem Blog. Beste Grüsse aus LSZH - Thomas Wanner

Sonntag, 13. Oktober 2013

Kurzvideo - Erste Eindrücke

Hier ein erstes Kurzvideo mit dem tollen 180°-Ausblick aus dem Cockpit über den Schweizer Alpen. Die Aufnahmen wurden mit einem iPhone erstellt, daher die etwas schlechte Bildqualität. Grund: Sowohl meine Video-Cam wie auch die beiden HD-Beamer arbeiten mit 60Hz. Dadurch entstehen störende Streifen in den Aufnahmen.



Donnerstag, 26. September 2013

Letzter Teil Projekt Visual 180°: Visual-Setup - Inbetriebnahme

Nun steht also die Hardware für die Inbetriebnahme meines 180°-Visual-Projekts: Projektionsfläche 500x160cm steht und die beiden HD short throw Beamer sind kopfüber 'übers Kreuz' in einem Abstand von je 160cm zur Projektionsfläche aufgehängt und über die MATROX TH2GO an der GRAKA angeschlossen. Die beiden Projektoren werfen nun jeweils ihr Bild 1:1 von oben (Kopfüberdeckenmontage) auf die gebogene Leinwand. Die beiden Beamer wurden so platziert, dass sie sich in der Mitte der Projektionsfläche um ca. 30cm überlagern. Dieser doppelt beleuchteter Teil muss mit einer speziellen Software bearbeitet werden, damit ein nahtloses Bild entsteht (edgeblending). In einem weiteren Schritt muss zudem das Bild verzerrungsfrei in die runde Projektionsfläche 'gelenkt' werden (warping). Ohne diese Korrektur erscheint das Bild naturbedingt verzogen und teilweise ausserhalb der Leinwand. Für solche sog. 'Warp&EdgeBlending Immersive-Software' gibt es weltweit einige Anbieter. Nun galt es, ein geeignetes (und bezahlbares) Produkt zu finden und zu testen... Gar nicht so einfach...















Nach Internet-Recherchen und einigen Probeläufen mit kostenlosen Demoversionen habe ich mich für das Produkt DISPLAY PRO von FLY ELISE-NG entschieden. Eine gute Wahl, wie sich zu guter Letzt herausstellen sollte...
















Hier ein TUTORIAL für das 'warp&edgeblending' mit zwei Projektoren auf eine rechteckige, gerade Leinwand. Auf einer 'curved screen' gelten dann aber noch einige Regeln mehr zu beachten...
Zum Einstieg: Ein Video sagt mehr als tausend Worte...


Blick auf die Leinwand ohne jegliches warping und edgeblending: Zwei Beamer mit je 90° Abdeckung, Mitte rechts die Überblendung der beiden Bilder (heller Streifen). Das Bild erscheint verzogen und teilweise ausserhalb der Projektionsfläche.

Nächster Schritt: Software FLY ELISE-NG wird gestartet. Zum Einrichten erscheint pro Beamer je ein Bild mit Text auf der Leinwand (Beamer rechts ROT / Beamer links GRÜN). In der Mitte die farbige Überblendzone der beiden Beamer. Nun kann das`verzerrte Bild mit beliebig vielen Messpunkten auf die gekrümmte Leinwand platziert werden...

Ungefähr so sieht dann das eingerichtete Bild aus: Der Fliesstext geht nahtlos von einem Bild in das Andere über. Die Krümmung kann ebenfalls einfach mit den entsprechenden Messpunkten (hier auf dem Bild links sichtbar als weisse Rauten) mit der Maus oder Tastatur korrigiert werden.


Der schmale grüne Streifen ist die Übergangszone (Edgeblendig) vom Bild ROT zum Bild GRÜN. In dieser schmalen Mischzone fliessen die Bilder  beiden Beamer ineinander. Beim anderen Beamer sind die Farben entsprechend umgekehrt. Der Text dient nur als Einrichtungshilfe und hat mit dem Endbild nichts zu tun.

Die Software bietet diverse Testbilder und Einrichtungshilfen. Hier sind horizontale Kontrollstreifen eingeblendet, die sich langsam von unten nach oben bewegen. Somit kann von blossem Auge gut erkannt werden, wo noch 'Dellen' oder 'Unebenheiten' korrigiert werden müssen. Laufen die Streifen parallel und gleichmässig und ohne Verzerrung über das Bild, kann das Setup per Tastendruck gespeichert werden.

Hier nun der fertige 'riesen Desktop' (5x1.60 Meter) fertig eingerichtet. Das Bild erscheint nun korrekt auf der gekrümmten Leinwand.

Zoomaufnahme aus dem Cockpit; LSZH Rwy 28: In der Mitte überschneiden sich die beiden Beamer praktisch unsichtbar. Selbst die kleines Farbunterschiede lassen sich mit der Software noch über ein Farbmischpult anpassen.



                                                      (Anklicken zum vergrössern)

FAZIT: Der Aufwand an Material und Kosten (bis auf die beiden HD-Beamer) war relativ gering. Das Schwierigste in der Planungsphase war die Ungewissheit, ob die Beamer mein Erwartungen erfüllen. Für so ein Projekt gibt es ja keinen fertigen Bausatz mit Garantie und Rückgaberecht bei Nichtgefallen. Schlussendlich bin ich mit dem Resultat voll zufrieden und bereue, dass ich nicht schon früher diesen Schritt gewagt habe. Das Flugfeeling mit einem erweiterten Blickfeld steigert den Realitätseindruck nochmals ein ganzes Stück. Während den ersten Kurvenflügen musste ich mich tatsächlich anschnallen weil ich den Eindruck hatte, aus dem Sitz zu kippen...! Die Kotztüte lag griffbereit auf dem Copi-Sitz...  Eben ganz nach dem Motto... As real as it gets.

Ein Video mit dem Visual-Eindruck aus der Cockpitkanzel folgt ASAP... stay tuned...
